Cómo leer el código de colores de un resistor
Antes de plantearnos como leerlo debemos preguntarnos que es
Todo texto en color naranja es un enlace, como Sistema Internacional de Unidades (SI)
¿Qué es el código de colores?
El código de colores en resistores es una forma de identificar el valor de resistencia eléctrica, la tolerancia y, a veces, el coeficiente de temperatura. Cada color representa un número específico..
El código de colores para resistencias fue inventado en la década de 1920, por la Radio Manufacturers Association (RMA), una organización estadounidense que más tarde se convertiría en parte de la Electronic Industries Alliance (EIA).
Tabla de colores
Las unidades básicas del sistema imperial son las medidas fundamentales para longitudes, masas, y otras magnitudes en este sistema. A continuación, se muestran las unidades básicas más comunes y sus símbolos.
| Color | Dígito | Multiplicador | Tolerancia |
|---|---|---|---|
| Negro | 0 | x1 | - |
| Marron | 1 | x10 | ±1% |
| Rojo | 2 | x100 | ±2% |
| Naranja | 3 | x1 000 | - |
| Amarillo | 4 | x10 000 | - |
| Verde | 5 | x100 000 | ±0.5% |
| Azul | 6 | x1 000 000 | ±0.25% |
| Violeta | 7 | x10 000 000 | ±0.1% |
| Gris | 8 | x100 000 000 | ±0.05% |
| Blanco | 9 | x1 000 000 000 | - |
| Dorado | - | x0.1 | ±5% |
| Plateado | - | x0.01 | ±10% |
| Sin color | - | - | ±20% |
¿Cómo se leen los colores?
Resistor de 4 bandas
- 1° banda: Primer dígito
- 2° banda: Segundo dígito
- 3° banda: Multiplicador
- 4° banda: Tolerancia
Resistor de 5 bandas
- 1° banda: Primer dígito
- 2° banda: Segundo dígito
- 3° banda: Tercer dígito
- 4° banda: Multiplicador
- 5° banda: Tolerancia
Ejemplo

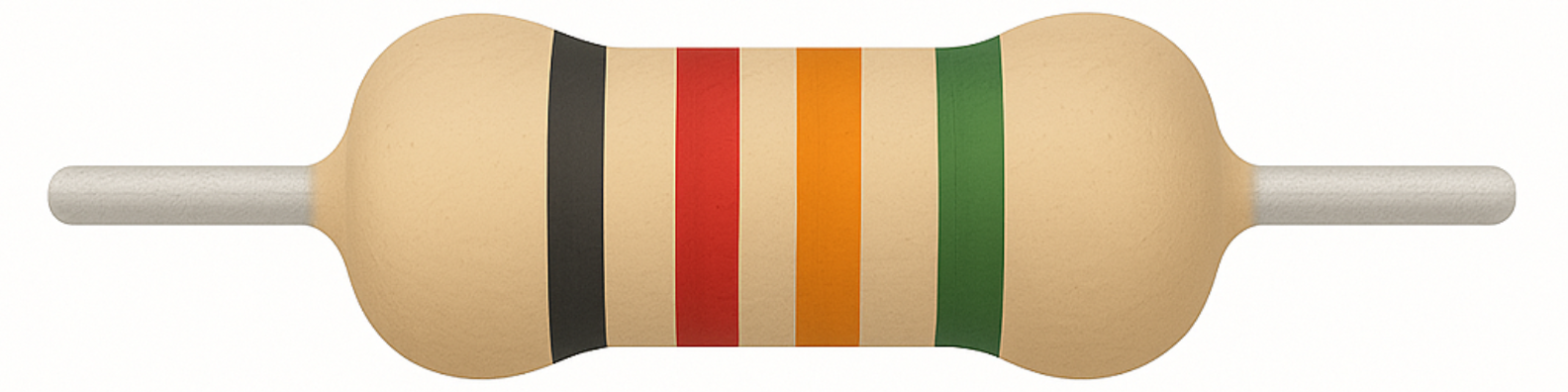

Antes de comenzar es importante identificar la primer banda, en este caso es sencillo, sabemos que la banda negra (a diferencia de la verde) no puede representar la tolerancia y es por eso que la banda negra es la primera.
Colores de las bandas:
- 1ra banda: Negro → 0
- 2da banda: Rojo → 2
- 3ra banda: Naranja → ×1,000
- 4ta banda: Verde → ±0.5%
Cálculo:
Los dos primeros dígitos se combinan: 0 y 2 → 02
Multiplicador: ×1 000
Resultado: 02 × 1 000 = 2 000 Ω
Tolerancia: ±0.5%
Valor final del resistor: 2 000 Ω ±0.5%
